Центробежные компрессоры
AirCenter поставляет центробежные компрессоры DENAIR серии DAC расходом от 25 до 3000 м³/мин, на давление от 0,6 до 25 бар, мощностью от 132 до 14 500 кВт. Сжатие безмасляное: воздух в проточной части не контактирует со смазкой.
Центробежная машина — решение для крупных постоянных расходов: металлургия, химия, цемент, стекло, горно-обогатительные комбинаты, крупные заводские сети. На малых и переменных расходах выгоднее винтовой компрессор.
Серии
Выберите линейку — ниже по странице полный модельный ряд с характеристиками.
DENAIR DAC — центробежные, 0,6–25 бар 25–3000 м³/мин · 0,6–25 бар Основная линейка 12 моделей · 132–14 500 кВт DENAIR DAC-HB — бустерные, до 50 бар 436–3000 м³/мин · 16–50 бар Дожимные машины 4 модели · 1214–10 500 кВт Как подобрать
Центробежный компрессор подбирают под конкретную точку по расходу и давлению — запас «на всякий случай» здесь дорого стоит.
Определите базовый расход, который объект потребляет постоянно. Центробежная машина хороша именно на ровной круглосуточной нагрузке, и подбирается под неё, а не под редкие пики.
Задайте рабочее давление в точке потребления и посчитайте потери в сети. Для одной и той же машины разница в пару бар заметно меняет и мощность привода, и стоимость эксплуатации.
Проверьте охлаждение и электропитание. Машины этого класса идут с водяным охлаждением и требуют подготовленной подстанции — это учитывают на стадии проекта, а не при установке.
Основная линейка

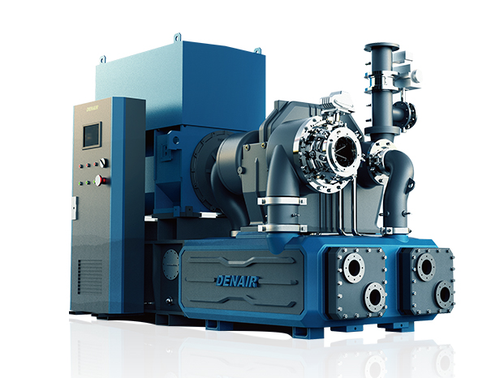

DENAIR DAC — центробежные, 0,6–25 бар
Основная серия многоступенчатых центробежных компрессоров с редуктором и управлением на Siemens PLC. Сжатие безмасляное. В таблице указаны диапазоны: типоразмер настраивают под конкретную рабочую точку по расходу и давлению.
| Обозначение | Расход, м³/мин | Давление, бар | Мощность, кВт | Габариты, мм |
|---|---|---|---|---|
| DAC50 | 25–48 | 0,6–8,0 | 132–263 | 2650×1650×1850 |
| DAC80 | 40–85 | 0,6–10 | 225–450 | 3350×1860×2150 |
| DAC120 | 75–123 | 0,6–13 | 400–630 | 3850×2100×2250 |
| DAC200 | 115–208 | 0,6–13 | 618–1120 | 4250×2150×2350 |
| DAC250 | 175–260 | 0,6–20 | 925–1375 | 4500×2250×2380 |
| DAC300 | 228–310 | 0,6–25 | 1225–1600 | 4650×2250×2450 |
| DAC350 | 283–360 | 0,6–25 | 1500–1850 | 4850×2250×2500 |
| DAC450 | 350–460 | 0,6–25 | 1800–2350 | 5250×2300×2950 |
| DAC550 | 430–586 | 0,6–25 | 2250–3150 | 6250×4550×3550 |
| DAC1000 | 550–1015 | 0,6–25 | 2850–5000 | 8350×4800×3850 |
| DAC1500 | 920–1650 | 0,6–25 | 4500–7850 | 12500×5150×4550 |
| DAC3000 | 1680–3000 | 0,6–25 | 7980–14500 | 14500×5850×5350 |
Дожимные машины
DENAIR DAC-HB — бустерные, до 50 бар
Бустерное исполнение: на вход подаётся уже сжатый воздух давлением 0,3–1,0 бар, на выходе — от 16 до 50 бар. Такая схема применяется в химии, на воздухоразделительных установках и в процессах, где первую ступень сжатия выполняет отдельная машина.
| Обозначение | Расход, м³/мин | Давление, бар | Мощность, кВт | Габариты, мм |
|---|---|---|---|---|
| DAC550-HB | 436–586 | 16–50 | 1214–1758 | 5250×3250×2850 |
| DAC1000-HB | 550–1020 | 16–50 | 1925–3570 | 5850×3550×3150 |
| DAC1500-HB | 920–1650 | 16–50 | 3220–5775 | 6500×4350×3550 |
| DAC3000-HB | 1680–3000 | 16–50 | 5880–10500 | 7500×5350×4250 |
Частые вопросы
Чем центробежный компрессор отличается от винтового?
В винтовом воздух сжимают два вращающихся ротора в замкнутом объёме, в центробежном — рабочее колесо разгоняет воздух, а давление возникает при его торможении в диффузоре. Центробежный выгоден на больших постоянных расходах, винтовой — на средних и переменных.
С какого расхода центробежная машина выгоднее винтовой?
Ориентир — примерно от 25 м³/мин при круглосуточной работе. Ниже этой границы и при переменной нагрузке экономика обычно на стороне винтовых машин, в том числе с частотным приводом.
Воздух действительно безмасляный?
Да. Смазка есть только в подшипниковом узле и редукторе, в проточную часть она не попадает. Поэтому центробежные машины применяют там, где нужен воздух класса 0 в больших объёмах.
Что такое помпаж и почему он важен?
Это срыв потока при слишком малом расходе: машина начинает работать рывками, что разрушает подшипники и колёса. Поэтому у центробежного компрессора есть нижняя граница расхода, и подбор ведут так, чтобы рабочая точка в неё не упиралась.
Чем отличается серия HB?
HB — бустерное исполнение: машина дожимает уже сжатый воздух с 0,3–1,0 бар на входе до 16–50 бар на выходе. Применяется в химии, на воздухоразделительных установках и в других процессах с двухступенчатой схемой сжатия.
Какое нужно охлаждение?
Водяное. Нужен контур охлаждающей воды с расчётным расходом и температурой — его проектируют вместе с компрессорной. Без этого машина не выйдет на паспортные показатели.
Сколько ждать поставку?
Центробежные машины делают под заказ. Типовой срок — от 14 до 26 недель в зависимости от типоразмера и исполнения. Точный срок называем в коммерческом предложении.
Подберём центробежную машину под расчёт
Пришлите требуемый расход, давление и режим работы объекта — подберём типоразмер, проверим охлаждение и электропитание и пришлём цену.
