Компрессоры высокого давления
AirCenter поставляет винтовые компрессоры высокого давления DENAIR серии DAH мощностью от 110 до 280 кВт, производительностью от 10 до 32,4 м³/мин, на рабочее давление от 16 до 40 бар. Двухступенчатое сжатие, винтовой блок по немецкой технологии SAP, подшипники SKF.
Высокое давление нужно там, где обычных 8–10 бар не хватает: выдув ПЭТ-тары, лазерная резка, азотные станции, испытания на герметичность, продувка теплообменников, запуск газовых турбин.
Линейки
Выберите линейку — ниже по странице полный модельный ряд с характеристиками.
DENAIR DAH — 110–160 кВт 10–18,4 м³/мин · 16–40 бар Двухступенчатые, давление до 40 бар 18 моделей · 110–160 кВт DENAIR DAH(W) — 185–280 кВт 16,9–32,4 м³/мин · 16–25 бар Мощные исполнения, давление 16–25 бар 20 моделей · 185–280 кВт Как подобрать
Сначала давление, потом расход — при высоком давлении эти параметры жёстко связаны.
Определите рабочее давление по самому требовательному потребителю. Для ПЭТ-выдува обычно 25–40 бар, для лазерной резки 16–25 бар, для азотной станции 16–30 бар.
Смотрите производительность именно на вашем давлении: у одной и той же машины на 16 бар и на 40 бар расход отличается заметно. В таблицах ниже указан расход для каждого исполнения.
Выберите охлаждение: воздушное для обычного цеха, водяное — для мощных машин от 185 кВт, для жаркого помещения или когда тепло нельзя сбрасывать в воздух.
Двухступенчатые, давление до 40 бар

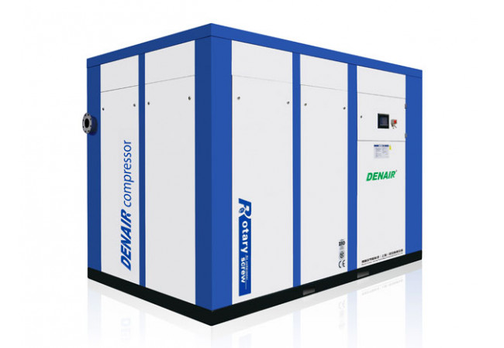

DENAIR DAH — 110–160 кВт
Базовая часть линейки высокого давления: машины на 110, 132 и 160 кВт с исполнениями под 16, 18, 20, 25, 30, 35 и 40 бар. Именно здесь находится самое высокое давление во всей линейке — до 40 бар на мощностях 110 и 132 кВт.
| Обозначение | Мощность, кВт | Производительность, м³/мин | Давление, бар | Охлаждение |
|---|---|---|---|---|
| DAH-110-16 | 110 | 11,4 | 16 | Воздушное / Водяное |
| DAH-110-18 | 110 | 10,95 | 18 | Воздушное / Водяное |
| DAH-110-20 | 110 | 10,56 | 20 | Воздушное / Водяное |
| DAH-110-25 | 110 | 10,4 | 25 | Воздушное / Водяное |
| DAH-110-30 | 110 | 10,2 | 30 | Воздушное / Водяное |
| DAH-110-35 | 110 | 10,1 | 35 | Воздушное / Водяное |
| DAH-110-40 | 110 | 10 | 40 | Воздушное / Водяное |
| DAH-132-16 | 132 | 14,22 | 16 | Воздушное / Водяное |
| DAH-132-18 | 132 | 14,07 | 18 | Воздушное / Водяное |
| DAH-132-20 | 132 | 13,65 | 20 | Воздушное / Водяное |
| DAH-132-25 | 132 | 12,74 | 25 | Воздушное / Водяное |
| DAH-132-30 | 132 | 10,42 | 30 | Воздушное / Водяное |
| DAH-132-35 | 132 | 10,3 | 35 | Воздушное / Водяное |
| DAH-132-40 | 132 | 10,16 | 40 | Воздушное / Водяное |
| DAH-160-16 | 160 | 18,41 | 16 | Воздушное / Водяное |
| DAH-160-18 | 160 | 18,25 | 18 | Воздушное / Водяное |
| DAH-160-20 | 160 | 15,82 | 20 | Воздушное / Водяное |
| DAH-160-25 | 160 | 15,13 | 25 | Воздушное / Водяное |
Мощные исполнения, давление 16–25 бар
DENAIR DAH(W) — 185–280 кВт
Старшая часть линейки: от 185 до 280 кВт, расход до 32,4 м³/мин. Индекс (W) в обозначении означает доступное исполнение с водяным охлаждением — на таких мощностях оно чаще всего и нужно.
| Обозначение | Мощность, кВт | Производительность, м³/мин | Давление, бар | Охлаждение |
|---|---|---|---|---|
| DAH-185(W)-16 | 185 | 20,21 | 16 | Воздушное / Водяное |
| DAH-185(W)-18 | 185 | 20,18 | 18 | Воздушное / Водяное |
| DAH-185(W)-20 | 185 | 17,28 | 20 | Воздушное / Водяное |
| DAH-185(W)-25 | 185 | 16,95 | 25 | Воздушное / Водяное |
| DAH-200(W)-16 | 200 | 23,25 | 16 | Воздушное / Водяное |
| DAH-200(W)-18 | 200 | 22,21 | 18 | Воздушное / Водяное |
| DAH-200(W)-20 | 200 | 20,96 | 20 | Воздушное / Водяное |
| DAH-200(W)-25 | 200 | 17,84 | 25 | Воздушное / Водяное |
| DAH-220(W)-16 | 220 | 25,67 | 16 | Воздушное / Водяное |
| DAH-220(W)-18 | 220 | 23,88 | 18 | Воздушное / Водяное |
| DAH-220(W)-20 | 220 | 21,99 | 20 | Воздушное / Водяное |
| DAH-220(W)-25 | 220 | 20,54 | 25 | Воздушное / Водяное |
| DAH-250(W)-16 | 250 | 29,12 | 16 | Воздушное / Водяное |
| DAH-250(W)-18 | 250 | 27,59 | 18 | Воздушное / Водяное |
| DAH-250(W)-20 | 250 | 25,4 | 20 | Воздушное / Водяное |
| DAH-250(W)-25 | 250 | 23,9 | 25 | Воздушное / Водяное |
| DAH-280(W)-16 | 280 | 32,39 | 16 | Воздушное / Водяное |
| DAH-280(W)-18 | 280 | 29,12 | 18 | Воздушное / Водяное |
| DAH-280(W)-20 | 280 | 28,82 | 20 | Воздушное / Водяное |
| DAH-280(W)-25 | 280 | 24,9 | 25 | Воздушное / Водяное |
Частые вопросы
Зачем двухступенчатое сжатие?
Сжать воздух до 25–40 бар в одну ступень невозможно без перегрева: температура на выходе выходит за допустимую, масло горит, блок изнашивается. В двухступенчатой схеме воздух сжимается частями с промежуточным охлаждением — это и безопаснее, и заметно экономичнее по энергии.
Где нужны 25–40 бар?
Выдув ПЭТ-бутылки, испытания трубопроводов и арматуры на герметичность, продувка теплообменников, некоторые процессы азотных станций, запуск газовых турбин, отдельные задачи горнодобычи.
Почему производительность падает с ростом давления?
Компрессор сжимает фиксированный объём за оборот. Чем выше конечное давление, тем больше энергии уходит на сжатие той же порции и тем меньше воздуха машина отдаёт в линию за единицу времени. Поэтому расход всегда смотрят на рабочем давлении, а не «максимальный».
Нужен ли отдельный ресивер?
Да, и обычно на то же давление, что и компрессор. Для линии 25 бар нужен сосуд, рассчитанный минимум на 25 бар — обычный ресивер на 10 бар не подойдёт. Подбираем комплектом.
Можно ли понизить давление обычным редуктором?
Технически да, но это дорогой способ получать воздух низкого давления: вы платите за сжатие до 30 бар, а используете 8. Если на площадке есть и то и другое потребление, выгоднее две машины — обычная и высокого давления.
Воздушное или водяное охлаждение?
До 160 кВт обычно хватает воздушного: нужен приток и вытяжка. От 185 кВт и в жарких цехах берут водяное — оно стабильнее держит режим, но требует контура с водой и его обслуживания.
Сколько ждать поставку?
Машины высокого давления почти всегда заказные: обычно от 8 до 16 недель в зависимости от мощности и комплектации. Точный срок называем в коммерческом предложении.
Подберём машину высокого давления под задачу
Напишите требуемое давление, расход и назначение — вернёмся с расчётом, ценой и сроком поставки.
