Ресиверы и воздухосборники
AirCenter поставляет ресиверы DENAIR и воздухосборники ЧКЗ объёмом от 110 литров до 80 м³ на давление от 8 до 16 бар. Ресивер сглаживает пульсации, даёт запас воздуха на пиковые расходы и снижает число пусков компрессора — то есть напрямую продлевает его ресурс.
Все сосуды поставляются с манометром, предохранительным клапаном и ответными фланцами. Есть исполнения из углеродистой и нержавеющей стали.
Что есть
Выберите линейку — ниже по странице полный модельный ряд с характеристиками.
DENAIR — ресиверы 300 л – 40 м³ 300 л – 40 м³ · 8–16 бар Стандартная линейка под давление 8–16 бар 71 модель · 71 исполнение
ЧКЗ ВВ — воздухосборники 0,9–80 м³ 0,9–80 м³ · 8–16 бар Крупные вертикальные сосуды 19 моделей · 19 типоразмеров ЧКЗ РВ — ресиверы 110–900 л 110–900 л · 10–13 бар Компактные, для небольших цехов 4 модели · 4 типоразмера Как подобрать
Объём ресивера считают от производительности компрессора и характера потребления.
Базовое правило: объём ресивера в литрах примерно равен производительности компрессора в литрах в минуту, делённой на 3–4. Для компрессора 10 м³/мин это 2500–3300 литров.
Если расход рваный — пиковые сбросы, пескоструй, залповые продувки — берите объём с запасом вдвое: ресивер отработает пик, и компрессор не уйдёт в частые пуски.
Проверьте давление: ресивер должен быть рассчитан минимум на рабочее давление компрессора. Для линии 10 бар берут сосуд на 1,0 МПа, для 13 бар — на 1,3 МПа и выше.
Стандартная линейка под давление 8–16 бар

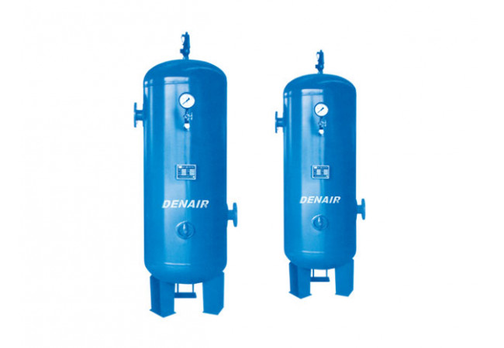

DENAIR — ресиверы 300 л – 40 м³
Основная линейка ресиверов: каждый объём выпускается в четырёх исполнениях по давлению — 8, 10, 13 и 16 бар. Материал на выбор: углеродистая или нержавеющая сталь. Закрывает почти любую задачу от небольшого цеха до крупной компрессорной станции.
| Обозначение | Объём, л | Давление, бар | Высота корпуса |
|---|---|---|---|
| 0,3 м³ / 0,8 МПа | 300 | 8 | 550 мм |
| 0,3 м³ / 1,0 МПа | 300 | 10 | 550 мм |
| 0,3 м³ / 1,3 МПа | 300 | 13 | 550 мм |
| 0,3 м³ / 1,6 МПа | 300 | 16 | 550 мм |
| 0,6 м³ / 0,8 МПа | 600 | 8 | 700 мм |
| 0,6 м³ / 1,0 МПа | 600 | 10 | 700 мм |
| 0,6 м³ / 1,3 МПа | 600 | 13 | 700 мм |
| 0,6 м³ / 1,6 МПа | 600 | 16 | 700 мм |
| 1,0 м³ / 0,8 МПа | 1000 | 8 | 800 мм |
| 1,0 м³ / 1,0 МПа | 1000 | 10 | 800 мм |
| 1,0 м³ / 1,3 МПа | 1000 | 13 | 800 мм |
| 1,0 м³ / 1,6 МПа | 1000 | 16 | 800 мм |
| 1,5 м³ / 0,8 МПа | 1500 | 8 | 1000 мм |
| 1,5 м³ / 1,0 МПа | 1500 | 10 | 1000 мм |
| 1,5 м³ / 1,3 МПа | 1500 | 13 | 1000 мм |
| 1,5 м³ / 1,6 МПа | 1500 | 16 | 1000 мм |
| 2,0 м³ / 0,8 МПа | 2000 | 8 | 1000 мм |
| 2,0 м³ / 1,0 МПа | 2000 | 10 | 1000 мм |
| 2,0 м³ / 1,3 МПа | 2000 | 13 | 1000 мм |
| 2,0 м³ / 1,6 МПа | 2000 | 16 | 1000 мм |
| 2,5 м³ / 0,8 МПа | 2500 | 8 | 1000 мм |
| 2,5 м³ / 1,0 МПа | 2500 | 10 | 1000 мм |
| 2,5 м³ / 1,3 МПа | 2500 | 13 | 1000 мм |
| 2,5 м³ / 1,6 МПа | 2500 | 16 | 1000 мм |
| 3,0 м³ / 0,8 МПа | 3000 | 8 | 1200 мм |
| 3,0 м³ / 1,0 МПа | 3000 | 10 | 1200 мм |
| 3,0 м³ / 1,3 МПа | 3000 | 13 | 1200 мм |
| 3,0 м³ / 1,6 МПа | 3000 | 16 | 1200 мм |
| 4,0 м³ / 0,8 МПа | 4000 | 8 | 1400 мм |
| 4,0 м³ / 1,0 МПа | 4000 | 10 | 1400 мм |
| 4,0 м³ / 1,3 МПа | 4000 | 13 | 1400 мм |
| 4,0 м³ / 1,6 МПа | 4000 | 16 | 1400 мм |
| 5,0 м³ / 0,8 МПа | 5000 | 8 | 1400 мм |
| 5,0 м³ / 1,0 МПа | 5000 | 10 | 1400 мм |
| 5,0 м³ / 1,3 МПа | 5000 | 13 | 1400 мм |
| 5,0 м³ / 1,6 МПа | 5000 | 16 | 1400 мм |
| 6,0 м³ / 0,8 МПа | 6000 | 8 | 1400 мм |
| 6,0 м³ / 1,0 МПа | 6000 | 10 | 1400 мм |
| 6,0 м³ / 1,3 МПа | 6000 | 13 | 1400 мм |
| 6,0 м³ / 1,6 МПа | 6000 | 16 | 1400 мм |
| 8,0 м³ / 0,8 МПа | 8000 | 8 | 2000 мм |
| 8,0 м³ / 1,0 МПа | 8000 | 10 | 2000 мм |
| 8,0 м³ / 1,3 МПа | 8000 | 13 | 2000 мм |
| 8,0 м³ / 1,6 МПа | 8000 | 16 | 2000 мм |
| 10,0 м³ / 0,8 МПа | 10000 | 8 | 2000 мм |
| 10,0 м³ / 1,0 МПа | 10000 | 10 | 2000 мм |
| 10,0 м³ / 1,3 МПа | 10000 | 13 | 2000 мм |
| 10,0 м³ / 1,6 МПа | 10000 | 16 | 2000 мм |
| 12,0 м³ / 0,8 МПа | 12000 | 8 | 2000 мм |
| 12,0 м³ / 1,0 МПа | 12000 | 10 | 2000 мм |
| 12,0 м³ / 1,3 МПа | 12000 | 13 | 2000 мм |
| 12,0 м³ / 1,6 МПа | 12000 | 16 | 2000 мм |
| 15,0 м³ / 0,8 МПа | 15000 | 8 | 2200 мм |
| 15,0 м³ / 1,0 МПа | 15000 | 10 | 2200 мм |
| 15,0 м³ / 1,3 МПа | 15000 | 13 | 2200 мм |
| 15,0 м³ / 1,6 МПа | 15000 | 16 | 2200 мм |
| 20,0 м³ / 0,8 МПа | 20000 | 8 | 2400 мм |
| 20,0 м³ / 1,0 МПа | 20000 | 10 | 2400 мм |
| 20,0 м³ / 1,3 МПа | 20000 | 13 | 2400 мм |
| 20,0 м³ / 1,6 МПа | 20000 | 16 | 2400 мм |
| 25,0 м³ / 0,8 МПа | 25000 | 8 | 2400 мм |
| 25,0 м³ / 1,0 МПа | 25000 | 10 | 2400 мм |
| 25,0 м³ / 1,3 МПа | 25000 | 13 | 2400 мм |
| 25,0 м³ / 1,6 МПа | 25000 | 16 | 2400 мм |
| 30,0 м³ / 0,8 МПа | 30000 | 8 | 2500 мм |
| 30,0 м³ / 1,0 МПа | 30000 | 10 | 2500 мм |
| 30,0 м³ / 1,3 МПа | 30000 | 13 | 2500 мм |
| 30,0 м³ / 1,6 МПа | 30000 | 16 | 2500 мм |
| 40,0 м³ / 0,8 МПа | 40000 | 8 | 2500 мм |
| 40,0 м³ / 1,0 МПа | 40000 | 10 | 2500 мм |
| 40,0 м³ / 1,3 МПа | 40000 | 13 | 2500 мм |
Крупные вертикальные сосуды
ЧКЗ ВВ — воздухосборники 0,9–80 м³
Вертикальные воздухосборники Челябинского компрессорного завода — от 0,9 до 80 м³. Это уже не «бочка рядом с компрессором», а полноценный сосуд для компрессорной станции: температура эксплуатации от −70 до +200 °C, три варианта рабочего давления.
| Обозначение | Объём | Давление (варианты) | Габариты Д×Ш×В, мм |
|---|---|---|---|
| ВВ-0,9 | 0,9 м³ | 0,8 / 1,0 / 1,6 МПа | 1045×950×2160 |
| ВВ-1,0 | 1,0 м³ | 0,8 / 1,0 / 1,6 МПа | 1045×950×2395 |
| ВВ-1,6 | 1,6 м³ | 0,9 / 1,1 / 1,6 МПа | 1310×1310×2355 |
| ВВ-2,0 | 2,0 м³ | 0,8 / 1,0 / 1,6 МПа | 1310×1310×2970 |
| ВВ-2,7 | 2,7 м³ | 0,8 / 1,0 / 1,6 МПа | 1310×1310×3720 |
| ВВ-3,2 | 3,2 м³ | 0,8 / 1,0 / 1,6 МПа | 1570×1525×3245 |
| ВВ-4,0 | 4,0 м³ | 0,8 / 1,0 / 1,6 МПа | 1570×1525×3905 |
| ВВ-5,0 | 5,0 м³ | 0,8 / 1,0 / 1,6 МПа | 1768×1735×3720 |
| ВВ-6,3 | 6,3 м³ | 0,8 / 1,0 / 1,6 МПа | 1765×1735×4630 |
| ВВ-8,0 | 8,0 м³ | 0,8 / 1,0 / 1,6 МПа | 1965×1930×4490 |
| ВВ-10,0 | 10,0 м³ | 0,8 / 1,0 / 1,6 МПа | 1965×1930×5490 |
| ВВ-12,5 | 12,5 м³ | 0,8 / 1,0 / 1,6 МПа | 2350×2330×4580 |
| ВВ-16,0 | 16,0 м³ | 0,8 / 1,0 / 1,6 МПа | 2350×2330×5575 |
| ВВ-20,0 | 20,0 м³ | 0,8 / 1,0 / 1,6 МПа | 2350×2330×6800 |
| ВВ-25,0 | 25,0 м³ | 0,8 / 1,0 / 1,6 МПа | 2520×2530×7090 |
| ВВ-32,0 | 32,0 м³ | 0,8 / 1,0 / 1,6 МПа | 2810×2900×7590 |
| ВВ-40,0 | 40,0 м³ | 0,8 / 1,0 / 1,6 МПа | 2810×2900×9775 |
| ВВ-50,0 | 50,0 м³ | 0,8 / 1,0 / 1,6 МПа | 2810×2900×11720 |
| ВВ-80,0 | 80,0 м³ | 0,8 / 1,0 / 1,6 МПа | 3550×3250×12800 |
Компактные, для небольших цехов
ЧКЗ РВ — ресиверы 110–900 л
Малые ресиверы под компрессоры небольшой производительности: мастерская, СТО, фасовочный участок. Занимают немного места, ставятся рядом с машиной, комплектация та же — манометр, предохранительный клапан, ответные фланцы.
| Обозначение | Объём | Давление | Габариты Д×Ш×В, мм |
|---|---|---|---|
| РВ-110-10 | 0,11 м³ | 1,0 МПа | 460×485×1070 |
| РВ-250-10 | 0,25 м³ | 1,0 МПа | 620×580×1300 |
| РВ-500-10 | 0,5 м³ | 1,3 МПа | 840×750×1970 |
| РВ-900-10 | 0,9 м³ | 1,0 МПа | 900×940×2270 |
Частые вопросы
Зачем нужен ресивер?
Он делает три вещи: сглаживает пульсации давления, держит запас воздуха на пиковые расходы и уменьшает число пусков компрессора. Без ресивера машина запускается и останавливается постоянно, а именно пуски изнашивают её быстрее всего.
Как посчитать объём ресивера?
Грубое правило: производительность компрессора в литрах в минуту разделить на 3–4. Для 10 м³/мин (10 000 л/мин) это 2500–3300 литров. Если потребление рваное, объём удваивают.
Где ставить ресивер — до или после осушителя?
Обычно основной ресивер ставят до осушителя: он принимает горячий воздух, часть влаги выпадает в нём и уходит через конденсатоотводчик, а осушитель получает уже подготовленный поток. Дополнительный ресивер после осушителя ставят, когда нужен буфер сухого воздуха под залповый расход.
Нужна ли регистрация сосуда под давлением?
Для сосудов, работающих под избыточным давлением, действуют требования промышленной безопасности, и часть из них подлежит учёту и периодическому освидетельствованию. Конкретика зависит от объёма и давления — уточняйте у своего специалиста по промбезопасности; мы поставляем сосуды с полным комплектом документов.
Что входит в комплект?
Манометр, предохранительный клапан и ответные фланцы. Конденсатоотводчик, площадки обслуживания и другие опции комплектуются по заказу.
Углеродистая или нержавеющая сталь?
Углеродистая — стандарт для обычного цеха. Нержавеющую берут для пищевого производства, фармы и для линий, где воздух контактирует с продуктом или где повышенная влажность.
Сколько ждать поставку?
Ходовые объёмы до 2–3 м³ обычно есть на складе. Крупные сосуды и нержавеющие исполнения — от 4 до 12 недель. Точный срок называем в коммерческом предложении.
